Fenêtres et portes fenêtres en bois
1 - Rejet d'eau à large capacité de récupération des eaux.
2 - Fonds de joints et silicone assurant une parfaite étanchéité entre bois et vitrage.
3 - Joint d'étanchéité périphérique sur vantail.
4 - Pièce d'appui : plusieurs profils d'appuis sont possibles pour adaptation sur les différents types d'appuis de fenêtres.
5 - Nos profils permettent la pose de vitrages décoratifs, thermiques, phoniques ou de sécurité, de dimensions, d'épaisseur et de poids importants.
6 - Quincailleries encastrées avec réglage tridirectionnel du vantail, supportant un poids jusqu'à 130 Kg par vantail.
Possibilité de ferrures de sécurité : pour rendre plus difficiles les tentatives d'effraction, plusieurs niveaux de sécurité sont réalisables.

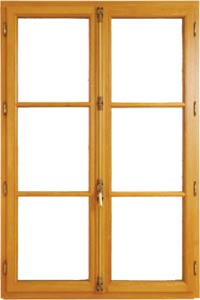

Fenêtre à 2 vantaux de fabrication courante.

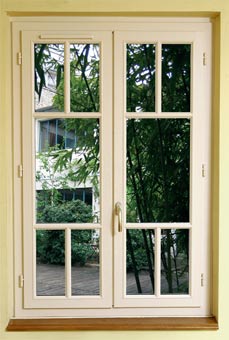

Fenêtre avec croisillons en laiton.
Différents types de croisillons sont possibles :
- cadres croisillons rapportés amovibles,
- petits-bois collés 2 faces avec ou, sans intercalaire fictif dans le vitrage,
- croisillons véritables mortaisés,
- croisillons aluminium dans lame d'air.
SARL ASFD 50 Bd. des Brotteaux 69006 LYON (France)
299 Route de Genas 69100 VILLEURBANNE
Tél : 04 78 24 11 63
Menuiserie 56 mm à recouvrement - Double joint sur ouvrant
Battement centréLa belle qualité
Fenêtre à recouvrement fine et élancée, l’Estibelle vous offre :
- la solidité du double enfourchement traditionnel et de l’épaisseur des montants de 56 mm,
- l’esthétique du battement centré, des parcloses et des petits bois moulurés,
- la performance d’isolation par son double joint sur ouvrant et son épaisseur de vitrage de 24 mm.
Elle propose ainsi toutes les possibilités d’isolation thermique, phonique ou retardataire d’effraction pour construire sur mesure la meilleure réponse aux attentes de tous nos clients
Descriptif technique
- Menuiserie réalisée en bois exotique Moabi (850 kg/m3) ou en Chêne de France (700 kg/m3) lamellé collé massif 3 plis ou en Mélèze lamellé collé massif 3 plis
- Dormant 53 mm assemblage mécanique vissé
- Ouvrants 56 mm assemblage traditionnel à double enfourchement
- Double joint d’étanchéité périphérique sur ouvrants avec membrane protectrice pelable
- Menuiserie à étanchéité renforcée avec feuillure à verre intérieure drainée de 18 mm
- Vitrage 4.16.4 Low E. Argon (options possibles de 4 à 24 mm) posé sur joint mousse et silicone (intercalaire noire en standard)
- Fermeture par crémone encastrée
- Battement centré
- Ferrage par fiches vissées
- Poignée béquille ton Champagne en standard
- Parecloses et petits bois moulurés
- Jets d’eau sur ouvrants arrondis en standard ( à doucines en option avec traverse élargie)
Résultats d'essais Air-Eau-Vent
Fenêtres
et Porte-Fenêtres
Fenêtres
Porte-
Fenêtres
AIR
EAU
VENT
VENT
Normes Françaises
A3
EE
VE
V2
Normes Européennes
A4
7B
VC4
VA4
Résultats d'essais Acoustiques
Vitrage
Résultats RA,tr
4 / 16 / 4
29 db
4 / 14 / 6
34 db
10 / 10 / 4
35 db
Sonic 44 / 14 / 6
36 db
Sonic 44 / 12 / 8
36 db
Performances thermiques certifiées FCBA
pour une fenêtre de 1480x1480
Essence
Vitrage
Ug
Uw
Mélèze
4/16/4 F.E.A
1.1
1.5
10/10/4 F.E.A
1.5
1.7
Moabi
4/16/4 F.E.A
1.1
1.6
ou Chêne
10/10/4 F.E.A
1.5
1.9

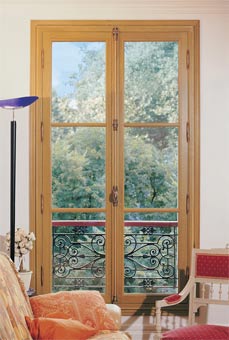

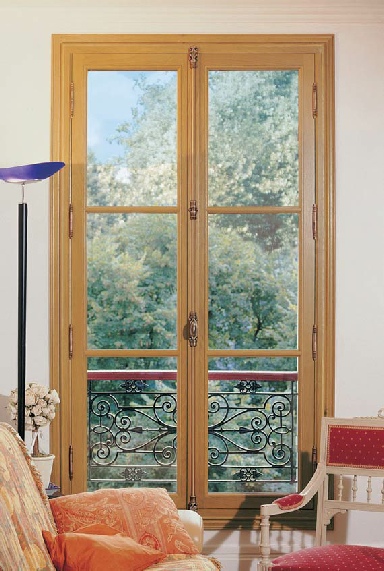

Estibelle fenêtre
Chêne Lasure claire 3 couches
Fiches turlupet Laiton vieilli
Crémone décorative avec poignée béquille Laiton vieilli

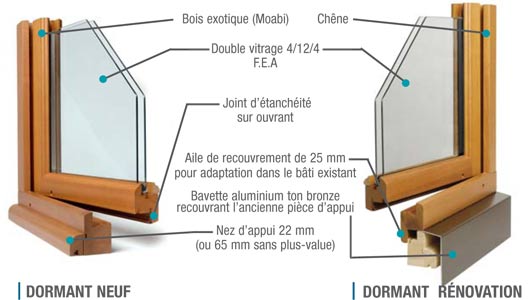

DORMANT NEUF
Bois Exotique (Moabi)
Double vitrage 4/16/4
Low E. Argon
(intercalaire noir)
Double joint d'étanchéité
sur ouvrant
Jet d'eau arrondi sur ouvrant
(à doucine en option)
Aile de recouvrement de 25 mm
pour adaptation dans le bâti existant
Bavette aluminium ton bronze
recouvrant l'ancienne pièce d'appui
Nez d'appui 22 mm
(ou 65 mm sans plus-value)
DORMANT RÉNOVATION
Le profil RENOVATION est conçu pour une adaptation dans le bâti existant (lorsque l’état de ce dernier le permet). Une bavette aluminium laquée blanche ou bronze dissimule l’ancienne pièce d’appui tout en assurant sa conservation par une bonne ventilation.
Son profil élancé permet de limiter la réduction du clair de vitre.
La forme que vous souhaitez
Plein cintre
Cintre anse de panier
Cintre surbaissé
Coins mouchoirs massifs
Triangle
Trapèze
Le type d'ouverture que vous souhaitez
à la française
à l'anglaise
(sans battement centré)
en oscillo-battant
à soufflet
repliable
à la française
à l'anglaise
(sans battement centré)
en oscillo-battant
à soufflet
repliable
Menuiserie 50 mm à recouvrement
Simple joint sur ouvrant Le 1er prix de la qualité
Fenêtre à recouvrement fine et élancée, la Primabelle profite de tous les avantages de la fabrication Atulam :
- solidité ouvrant à double enfourchement
- performance haut niveau d'isolation
- esthétique petits bois et parecloses moulurés
Descriptif technique
- Menuiserie réalisée en bois exotique Bossé (600 kg/m3)
- Dormant 45 mm assemblage mécanique vissé
- Ouvrants 50 mm assemblage traditionnel à double enfourchement
- Joint d'étanchéité périphérique sur ouvrants avec membrane protectrice pelable
- Menuiserie à étanchéité renforcée avec feuillure à verre intérieure drainée
- Vitrage 4.14.4 F.E.Argon (options possibles de 4 à 22 mm) posé sur joint mousse (
- intercalaire noir en standard)
- Fermeture par crémone encastrée
- Ferrage par fiches vissées réglables
- Poignée béquille ton Alu en standard
- Parecloses et petits bois moulurés
- Jets d'eau sur ouvrants en option (arrondis ou à doucines)
Résultats d'essais Air-Eau-Vent certifiés FCBA
Fenêtres
et Porte-Fenêtres
Fenêtres
Porte-
Fenêtres
AIR
EAU
VENT
VENT
Normes Françaises
A3
EE
VE
V2
Normes Européennes
A4
7B
VC4
VA4
Résultats d'essais Acoustiques certifiés FCBA
Vitrage
AFFAIBLISSEMENT
Rw
RA,Tr
4 / 14 / 4
F.E. Argon
33 db
29 db
Performances thermiques certifiées FCBA
Essence
Vitrage
Ug
Uw
Bossé
4 / 14 / 4
F.E. Argon
1,2
1,6

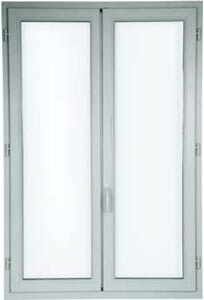

Primabelle fenêtre
finition blanche 3 couches
Le profil RENOVATION est conçu pour une adaptation dans le bâti existant (lorsque l'état de ce dernier le permet). Une bavette aluminium laquée blanche ou bronze dissimule l'ancienne pièce d'appui tout en assurant sa conservation par une bonne ventilation.
Son profil élancé permet de limiter la réduction du clair de vitre.
La forme que vous souhaitez
Cintre anse de panier
Plein cintre
Cintre surbaissé
Coins mouchoirs massifs
Triangle
Trapèze
Le type d'ouverture que vous souhaitez
Cértifié sans solvants
sans danger
pour l'environnement
à la française
à l'anglaise
en oscillo-battant
à soufflet
F.E. = Faible Emissivité - A = Argon - F.A. = Feuilleté acoustique

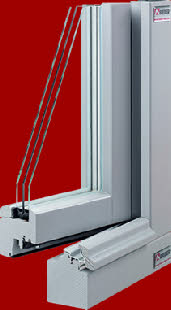

Triple Vitrage
Menuiserie 78 mm sans recouvrement - Double joint
Fermeture centrale à mouton et gueule de loup La qualité à "l'ancienne"
Véritable tour de force des techniciens ATULAM, la Tradilou associe l’esthétique des anciennes fenêtres avec les performances des menuiseries d’aujourd’hui.
Très minutieusement étudiée et longuement testée, la Tradilou offre un très haut niveau d’étanchéité à l’eau, à l’air et au vent sous un habit mettant en valeur votre intérieur. La Tradilou représente le haut de gamme de la menuiserie bois, réglant par son esthétisme les problèmes de rénovation dans des sites classés ou des copropriétés : une aubaine pour les architectes soucieux d’allier créativité et performances.
Descriptif technique
- Menuiserie réalisée en bois exotique Moabi (870 kg/m3) ou en Chêne de France (700 kg/m3) lamellé collé massif 3 plis ou en Mélèze lamellé collé massif 3 plis
- Dormant 78 mm assemblage mécanique vissé et étanché
- Ouvrants 56 mm assemblage traditionnel à double enfourchement
- Ouvrants sur le même plan que le dormant (pas de recouvrement visible)
- Joint d’étanchéité périphérique sur ouvrants et sur dormant avec membrane protectrice pelable
- Menuiserie à étanchéité renforcée avec feuillure à verre intérieure drainée de 18 mm ou 20 mm
- Vitrage 4.16.4 Low E. Argon (options possibles de 4 à 24 mm) posé sur joint mousse et silicone (intercalaire noire en standard)
- Fermeture par véritable crémone en applique centrée avec poignée olive (noir époxy, blanc époxy, vieil argent, laiton vieilli, laiton poli)
- Fermeture par Espagnolette en option
- Ferrage par paumelles à turlupets renforcées 140 x 65 mm
- Parecloses et petits bois moulurés (contre profilés)
- Jets d’eau sur ouvrants à doucines
- OF 1 vantail avec crémone encastrée pour garantir l’étanchéité
- Volets intérieurs bois en option
Résultats d'essais Air-Eau-Vent
Fenêtres
et Porte-Fenêtres
Fenêtres
Porte-
Fenêtres
AIR
EAU
VENT
VENT
Normes
Françaises
A3
EE
VE
V2
Normes
Européennes
A4
7B
VC4
VA4
Résultats d'essais Acoustiques
Vitrage
Résultats RA,tr
4 / 16 / 4
29 db
4 / 14 / 6
33 db
10 / 10 / 4
34 db
Sonic 44 / 14 / 6
35 db
Sonic 44 / 12 / 8
35 db
Performances thermiques certifiées FCBA
pour une fenêtre de 1480x1480
Essence
Vitrage
Ug
Uw
Mélèze
4/16/4 F.E.A
1.1
1.5
10/10/4 F.E.A
1.5
1.8
Moabi
4/16/4 F.E.A
1.1
1.6
ou Chêne
10/10/4 F.E.A
1.5
1.9
La forme que vous souhaitez
Plein cintre
Cintre anse de panier
Cintre surbaissé
Coins mouchoirs massifs
Le type d'ouverture que vous souhaitez
à la française
à soufflet
Tradilou Fenêtre 2 vantaux avec volets intérieurs
Volets intérieurs en chêne 12 cases pour Tradilou 2 vantaux
Paumelle turlupet à plaque
vissée pour la fenêtre
et le volet intérieur
Fermeture à mouton et
gueule de loup avec joint
dans la gueule de loup
CERTIFIÉ SANS SOLVANTS
SANS DANGER
POUR L'ENVIRONNEMENT
